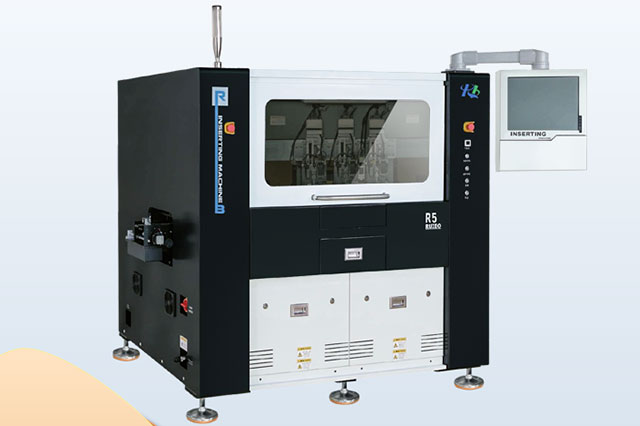

汽车保险丝盒端子机 锐铂r5
本设备用于各类在装汽车保险连接端子;自动切断成单个端子件,通过凸轮传动机构自动准确高效地插入pcb板上并且端子与pcb在同炉前保持一定的连接强度,系统可,监控、编程、诊断、操作功能完善,实现智能化生产。
锐铂r5端子机产品特点:
高刚性凸轮结构:high rigidity cam structure
实现高产能:achieve high production capacity
高重复精度生产:high repetitive precision production
pcb尺寸/pcb dimension:max:330*245mm
pcb传送方向/pcbtransmission direction:l-r; r-l
pcb支撑方式/pcbsupport mode:底模/bottom mold
平台速度/platform speed:70m/min
插件方向/pin direction:360度任意角度/360°freerotation
插件速度/pin speed:140-220pcs/min
通讯方式/communication mode:rs485/rs232
pcb板安装时间/pcbinstalaltion time:4s
来料方式/material feeding way:卷料/rolling
插装头数量/numberofinsertion head:1~3个/1-3
孔位校正方式/correction way of hole position:ccd高清工业相机视觉系统/ccdhigh-definitionindustrial camera vision system
控制系统/control system:工业电脑 显示屏windows系统/industrial computer display screen windows system
设备尺寸/dimension of device:l2070*w1250*h1600(mm)
重复精度/repetition accuracy: 0.018mm
设备框架材质/materialof device frame:钢结构/steel structure
重量/weight:约1200kg/about 1200kg
气压/atmospheric pressure:0.5-0.7mpa
设备功率/powerof device:1500w
电源/power source:ac220v 60hz
使用温度/operating temperature:5-40度/5-40℃
使用湿度/operating humidity:10-90%rh
环境要求/environmentrequirement:无腐蚀气体/non-corrosive gas
