松下高速贴片机npm-d3a

产品分类: 贴片机
npm-d3a贴片机采用轻量16吸嘴贴装头v3贴装头驱动部的驱动控制进化采用新吸附动作的计算方法。
订购热线:400-001-9722

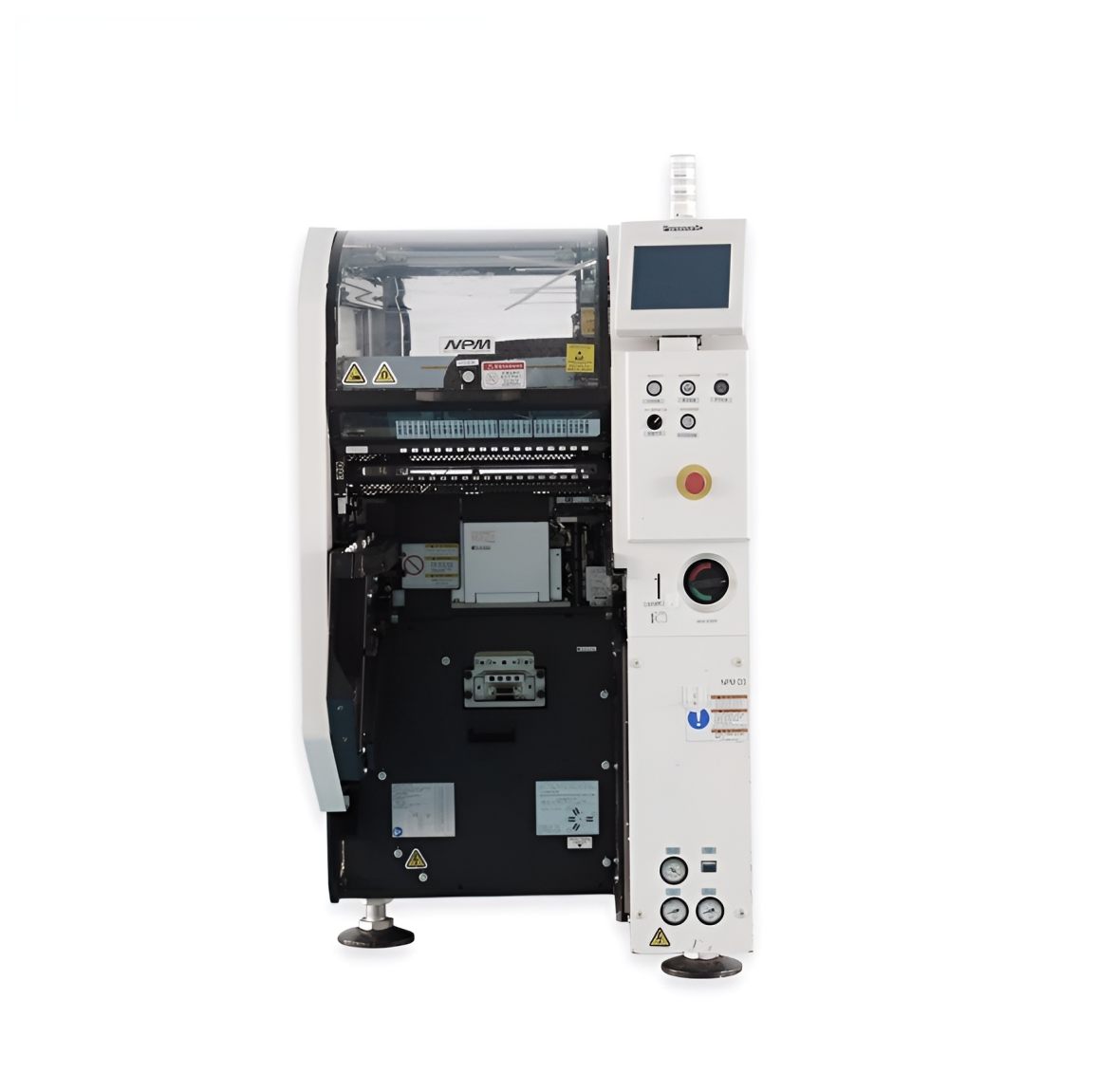

松下高速贴片机npm-d3a


npm-d3a贴片机采用轻量16吸嘴贴装头v3贴装头驱动部的驱动控制进化采用新吸附动作的计算方法。

核心特点:

一、npm-d3a贴片机采用轻量16吸嘴贴装头v3

元件识别动作时同时驱动x-y轴,通过选择最佳路径,从而提高贴装速度。

二、采用新吸附动作的计算方法

改善微小元件的吸附计算方法,提高实效生产率。

三、贴装头驱动部的驱动控制进化

驱动控制的进化,缩短x-z轴的移动时间,从而提高贴装速度。

设备型号:npm-d3a

基板尺寸(mm)*1:

双轨式:l 50 × w50 ~ l 510 × w 300

单轨式:l 50 × w50 ~ l 510 × w 590

基板替换时间:

双轨式:0s* *循环时间为3.6s以下时不能为0s。

单轨式:3.6 s* *选择短型规格传送带时

电源:三相 ac 200, 220, 380, 400, 420, 480 v 2.7 kva

空压源*2:0.5 mpa, 100 l /min(a.n.r.)

设备尺寸(mm)*2:w832 × d 2652 *3 × h 1444 *4

重量:1 680 kg(只限主体:因选购件的构成而异。)

贴装头:轻量16吸嘴贴装头 v3(每贴装头)

高生产模式「on」 高生产模式「on」

最快速度:46 000 cph(0.078 s/芯片) 38000cph(0.095 s/芯片)

贴装精度(cpk≧1):±37μm/芯片 ±30μm/芯片(±25μm/芯片*5)

元件尺寸(mm): 0402芯片*6 〜 l6 × w6 × t3 03015*6*7/0402芯片*6〜l6×w6×t3

元件供给:编带 编带宽:4 / 8 / 12 / 16 mm

max. 68 品种(4、8 mm 编带、小卷盘)


1∶由于基板传送基准不同,不可与npm(nm-ejm9b) 、npm-w (nm-ejm2d)、npm-w2(nejm7d)双轨规格直接连接。

*2:只限主体

*3:交换台车安装时d尺寸

*4:显示器、信号塔、天顶风扇盖除外。*5: 土25um贴装对应是选购件。(指定条件)

*6: 03015/0402芯片,需要专用吸嘴和编带供料器

*7:03015贴装对应是选购件。(指定条件:贴装精度±30um/芯片)
