igbt模块专用插针机(分体针) r9

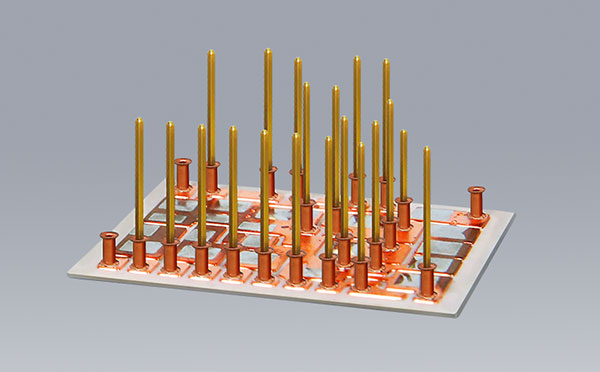

本设备用于将金属卷装连带针形端子,自动切断成单个针,通过伺服系统带动凸轮传动机构自动准确高效地插入dbc上,插针过程中,先进行相机位置校正,实时监控插入状态,包括插入力、插入位置等等。系统可靠,监控、编程、诊断、操作功能完善,实现智能化生产。
适用dbc尺寸：定制/customization
生产节拍：0.5s/件(pcs)
插入角度：360度任意旋转/freerotation for 360 degrees
重复精度：±0.01mm
通讯方式：rs485/rs232
设备功率：220v单相/2kw/220vsingle-phase/2kw
外形尺寸：l2100*w1250*h1700(mm)不含上料架/material feeding rack not included
重量：2200kg
使用温度：5-40 ℃
使用湿度：10-90%rh
环境要求：无腐蚀气体/non-corrosive gas
大理石一体化设计,确保设备框架的垂直度、平面度及平行度和精度:
xy轴采用直线电机,稳定高效;
rigid cam结构,实现高产能,高重复精度生产:
顶级进口压力传感器配置,实现压力实时监控输出压力曲线,实施高品质生产;
多角度dd马达配置,实现0.01度递增,输出最大的柔性生产能力;
采用高清ccd工业相机,实现实时位置校正插针功能;
配备全自动上料机构,实现在线作业方式;具有自动aoi功能,可检测插针后的插针精度
配备二维码识别功能,可直接对接mes系统。
