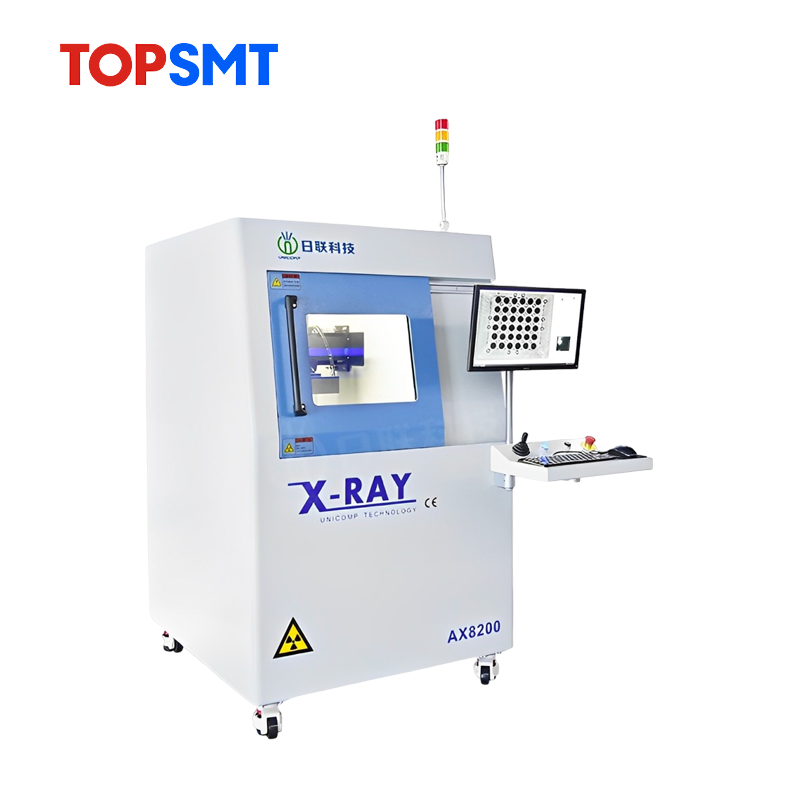

x-ray，即x射线光机，与我们日常所见的医院体检用胸透机类似，均利用x射线进行成像。这种技术能够穿透物质，展示其内部结构，从而用于检测和分析。然而，x射线具有辐射性，因此其使用通常是在离线状态下进行，且操作员不能长时间逗留在此类设备附近。
bga，即球列阵封装，是一种常见的集成电路封装形式。由于其结构的特殊性，普通的肉眼或aoi（自动光学检测）设备难以观察到其底部的焊接品质。因此，为了确保bga焊接的质量，必须采用x-ray检测技术。
当使用一般的2d x-ray设备检测bga时，我们可以观察到是否存在短路、少锡和气泡等问题。然而，对于空焊的检测，2d x-ray的效果并不理想。因为空焊在x-ray影像中通常表现为锡球的形状变化，而每颗bga的锡球在视觉上都是近似的圆形，所以难以准确判断是否存在空焊。近年来，虽然有3d x-ray技术的出现，能够提供更为准确的检测结果，但其高昂的成本限制了其广泛应用。
那么，如何利用传统的2d x-ray技术来判断bga是否存在空焊呢？一种有效的方法是通过观察锡球的大小变化。在正常情况下，bga的锡球大小应该是一致的。如果某些锡球存在空焊，那么这些锡球在经过压缩后，其大小可能会变得比正常锡球更大。这是因为空焊的锡球没有受到足够的焊锡压力，导致锡球在压缩后未能形成正常的形状。
另外，如果锡球内部存在气泡，也可能导致空焊的形成。气泡在x-ray影像中会表现为一种特殊的形态，通过观察这些形态，我们可以判断锡球是否存在气泡，从而推断是否存在空焊。
x-ray检测是确保bga焊接质量的重要手段。尽管2d x-ray在检测空焊方面存在一定的局限性，但通过仔细观察和分析，我们仍然可以有效地检测出bga的空焊问题。
