mpm momentum btb锡膏印刷机

产品分类: 印刷机
深圳市斯姆迪电子科技有限公司专注为电子制造商提供mpm momentum btb锡膏印刷机等整条smt生产线设备,以及零配件、服务和k8凯发天生赢家的解决方案。
订购热线:400-001-9722

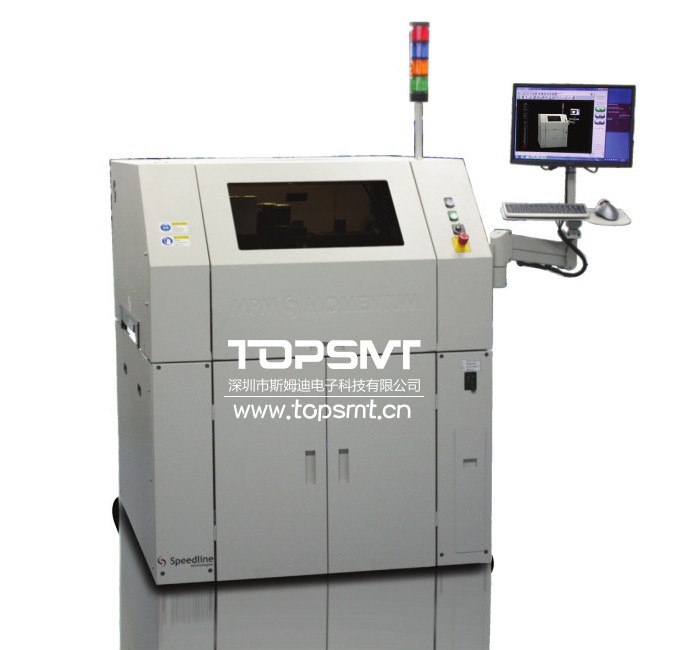

mpm momentum btb锡膏印刷机


mpm momentum®btb印刷机产品规格参数:

mpm momentum btb锡膏印刷机

基板处理:

最大基板尺寸(xxy)609.6mmx508mm(24x20)

最小基板尺寸(xxy)50.8mmx50.8mm(2x2)

基板厚度尺寸:0.2mm(0.008")5.0mm(0.20),

最大基板重量:4.5kg(9.92lbs)

基板边缘间隙:3.0mm(0.118")

底部间隙:12.7mm(0.5")标准,可配置25.4mm(1.0)

基板夹持:固定顶部夹紧,工作台真空,edgeloc(边缘锁定)(选件)

基板支撑方法:工作台真空,磁性顶针,真空顶针,支撑块,可选项专用夹具(较少工具)或者可选项grid-lok

印刷参数:

最大印刷区域(xxy)609.6mmx508mm(24"x20")

印刷脱模(snap-off)0mm6.35mm(0"0.25")

印刷速度:0.635mm/-304.8mm/(0.025in/-12in/)

印刷压力:022.7kg(0lb50lbs)

模板框架尺寸:737mmx737mm(29"x29")较小尺寸模板可选

基准点类型:标准形状基准点(smema标准),焊盘/开孔

摄像机系统:单个数码像机-mpm已获专利的向上/向下视觉系统

整个系统对准精度和重复精度:±12.5微米(±0.0005)@6σ,cpk2.0*

技术指标通过生产环境工艺变化来表现,这个性能数据包括了印刷速度,桌子升起和照相机移动。

实际焊膏印置:±20微米重复精度(±0.0008)@6σ,cpk2.0*

基于第三方测试系统验证的实际焊膏印刷位置重复精度

循环时间:momentum btb9秒标准,momentum hie btb7.5秒标准

功率要求:200240vac(±10%)单相@50/60hz,15a

压缩空气要求:100psi@4cfm(标准运转模式)18cfm(真空擦拭)(7bar@5l/s12l/s),12.7mm(0.5)直径管odx9.5mm(3/8)管线内径

机器高度(去除灯塔)1589.4mm(62.57")940mm(37.0)运输高度

机器深度:1394mm(54.88")

机器宽度:momentum btb1195.4mm(47.06)

前面最小空隙:508mm(20.0)

后面最小空隙:508mm(20.0)

机器重量:momentum btb797kg(1757lbs)

含箱重:momentum btb1090.5kg(2399lbs)



*cpk值越高,制程规格极限的变化性就越低。在一个合格的6σ制程(即,允许在规格极限内加减6个标准方差)cpk大于或等于2.0speedline保留对技术规格进行修改而不事先告知的权力。具体规格请向厂方咨询。



mpm momentum®btb印刷机产品特点



通过灵活配置,优化生产率

momentum btb优化了厂商双通道产线的利用率和工厂空间的利用。而且单台机器可以随需求的变化,很容易地重新部署。可配置穿梭传送选项。



较小空间和较少投资获取更多产量

momentum btb特有比标准momentum平台更小的占地面积。背靠背配置提供双通道印刷方式,它增加了产量,却不会大量增加设备的总占地面积。例如,双通道产线而不是传统的双侧流回产线可以大大降低资金要求。双通道印刷方式比单通道配置能够为每平方占地面积带来更高的产量,还能在单条smt产线内灵活印刷多种产品,例如,顶面和底面、同面或者母/女基板。



拥有mpmmomentum btb,您仍然能够获得所有经过验证的momentum平台远近闻名的重复精度和性能。大多数momentum系列的功能和选项在momentum btb上也能实现。包括我们强大的benchmark软件,enclosedflow印刷系统,mpm的‘细间距印刷k8凯发天生赢家的解决方案’,模板擦拭和清洗选项,例如基于溶剂的rapidclean,强大的视觉和印刷验证系统选择,而且mpmmomentum btb印刷机为平衡产线提供两种不同产量配置,具有出色的灵活性。
